Qu’est-ce que l’indexation des bougies d’allumage ? Le guide complet du but et du processus

Indexation des bougies d'allumage : la réponse courte

L'indexation des bougies d'allumage est la rotation délibérée d'une bougie d'allumage de sorte que le côté ouvert de son électrode de masse pointe dans une direction choisie à l'intérieur de la chambre de combustion. Vous n'avez pas besoin de plier l'électrode. Au lieu de cela, vous ajoutez de fines rondelles de cuivre sous l'épaulement du bouchon, et lorsque vous serrez le bouchon dans la culasse, il s'arrête à un angle légèrement différent. L'espace ouvert est ensuite positionné pour donner au noyau de flamme un chemin clair vers la partie la plus dense de la charge air-carburant.

Cette technique est un élément essentiel de la construction de moteurs performants depuis des décennies. L'effet pratique dépend entièrement du moteur. Un moteur de course à haute compression ou un turbocompresseur peut montrer des gains mesurables en termes de cohérence de combustion, tandis qu'un conducteur quotidien d'origine ne ressentira qu'une différence subtile à faible charge. Pour tout moteur qui attend plus de son système d’allumage, apprendre à indexer une bougie d’allumage est une compétence précieuse.

L'indexation fonctionne mieux lorsque les autres variables de combustion sont déjà saines. L'écart doit être correct, le système de carburant propre et la compression uniforme entre les cylindres. Si ceux-ci sont en place, l’indexation est la prochaine étape significative pour un constructeur de moteurs qui souhaite que chaque cylindre démarre la combustion à partir du même point.

Que signifie exactement l’indexation des bougies d’allumage ?

Un bouchon J-gap conventionnel utilise une électrode centrale et une électrode latérale courbée. L’espace entre eux est l’endroit où l’étincelle jaillit. L’électrode latérale étant courbée, elle bloque le noyau de la flamme d’un côté et laisse l’autre côté ouvert. Sur un nouveau bouchon, le fabricant n'a aucun moyen de savoir dans quelle direction ce côté ouvert sera orienté une fois le bouchon installé dans votre culasse.

Lorsque vous serrez un bouchon à siège-joint, la rotation s'arrête dans une position aléatoire. Si vous installez le bouchon et que vous pointez le côté ouvert vers la soupape d'échappement, la flamme doit se dilater à contre-courant du débit de la charge d'admission. C’est la situation que corrige l’indexation.

L'indexation définit l'orientation finale. La procédure fonctionne en exploitant le pas de filetage du bouchon. Une fiche de 14 mm avec un pas de 1,25 mm avance de 1,25 mm à chaque tour complet. La rondelle en cuivre repose sur l'épaulement du siège du bouchon et soulève légèrement le bouchon. Lors du prochain serrage, cette hauteur élevée fait tourner le bouchon un peu plus loin avant qu'il ne touche le fond.

Il s'agit d'un réglage mécanique et non d'une modification de réglage. Cela ne modifie pas la tension de l'étincelle, l'écartement ou le calage de l'allumage. Cela n'influence que la position physique de l'électrode de masse au moment où l'étincelle se déclenche.

Certaines bougies modernes utilisent une conception à espacement de surface où l'étincelle saute sur la face de la bougie. Ceux-ci n’ont pas d’électrode latérale pour tourner, l’indexation n’a donc aucun effet sur eux. Les bouchons J-gap utilisés par la plupart des moteurs performants restent le cas standard pour cette technique.

Pourquoi l’indexation est-elle importante ? Les effets du monde réel

La manière la plus simple de comprendre l’indexation est d’examiner le noyau de la flamme. Lorsque l’étincelle franchit l’espace, la petite boule de plasma doit croître jusqu’à enflammer tout le mélange. Si l’électrode latérale est grande et se trouve directement sur le trajet de la flamme, elle absorbe la chaleur et ralentit le front de flamme. Diriger l’espace ouvert vers la soupape d’admission permet à la flamme de se déplacer vers la nouvelle charge lorsqu’elle entre dans le cylindre.

Les constructeurs de moteurs qui effectuent des comparaisons consécutives sur le même moteur décrivent des gains qui se situent généralement entre 1 et 3 pour cent sur les moteurs de course atmosphériques. Cela ne semble pas grand-chose, mais dans une formule où chaque point de puissance compte, cela peut séparer un tour rapide d’un résultat intermédiaire. Dans un moteur à induction forcée, l’effet peut être plus important car la charge la plus dense brûle plus rapidement et tout retard dans la croissance de la flamme est amplifié.

Un avantage caché majeur est la cohérence entre les cylindres. Dans un moteur d'usine, chaque cylindre présente une petite différence de coulée. Si vous indexez les bougies de manière à ce que chaque cylindre ait la même orientation d'électrode, vous réduisez la variation d'un cycle à l'autre et rendez le comportement du moteur au ralenti et à l'accélération partielle beaucoup plus prévisible.

Un autre avantage clé est le contrôle du pré-allumage. Lorsque l'électrode de masse reste plus froide, le cylindre est plus résistant aux points chauds qui peuvent provoquer une détonation à la limite de la limite de détonation. Une électrode platinée ou en iridium y contribue, et l'indexation ajoute l'ajustement final de la géométrie.

Bougie d'allumage Iridium Platinum pour applications BMW et Mini Cette bougie d'allumage en platine iridium offre un excellent contrôle de pré-allumage et des performances stables, ce qui en fait un choix fiable pour les moteurs qui nécessitent une indexation et une gestion thermique précises. Voir le produit →

Comment indexer les bougies d'allumage : étape par étape

Avant de commencer, assurez-vous que le moteur est froid et que le cylindre est au point mort haut ou que vous avez accès par l'ouverture de la bougie d'allumage. Utilisez de l'air comprimé pour souffler tous les débris qui pourraient tomber dans le cylindre.

1. Marquez la fiche. Utilisez un marqueur de peinture sur l'hexagone pour indiquer le côté ouvert de l'espace. Si vous utilisez une prise, placez une deuxième marque sur la prise alignée avec la marque de la fiche.
2. Installation d'essai sans rondelles. Installez une nouvelle rondelle en cuivre, insérez le bouchon et serrez selon les spécifications exactes. À l'aide d'un endoscope, notez la position de l'espace ouvert par rapport à la culasse.
3. Calculez la rotation. Mesurez de combien de degrés vous avez besoin pour tourner la fiche. Le côté ouvert doit pointer vers la soupape d’admission pour la méthode standard.
4. Choisissez l'épaisseur de la rondelle. Utilisez le calcul du pas de filetage. Chaque rondelle de 0,25 mm modifie la rotation d'environ 72 degrés sur un filetage au pas de 1,25 mm.
5. Installez la rondelle finale. Monter la rondelle choisie, serrer au même couple, vérifier le nouvel angle. Répétez si vous avez besoin de plus de rotation.
6. Enregistrez le résultat. Notez le nombre de rondelles et l’angle pour chaque cylindre. Cela vous aide à réindexer les mêmes fiches après un retrait ultérieur.

Les mathématiques des angles sont un guide et non une science exacte. La rondelle en cuivre est légèrement écrasée lors de la première installation et la valeur du couple affecte l'écrasement. C'est pourquoi vous devez toujours utiliser une rondelle neuve pour l'assemblage final et respecter la plage de couple du fabricant.

Outils et rondelles pour l'indexation

L'indexation est bon marché. Vous n'avez pas besoin d'une machine spéciale. Un ensemble de base suffit pour gérer la plupart des moteurs :

• Un kit de rondelles d'indexation de bougie d'allumage, comprenant généralement des rondelles de 0,25 mm, 0,5 mm et 0,75 mm.
• Une douille de bougie d'allumage à paroi mince pour éviter d'endommager l'isolant en céramique
• Une clé dynamométrique précise au bas de l'échelle, généralement de 10 à 25 Nm
• Un endoscope ou un miroir d'inspection pour voir l'électrode à l'intérieur du cylindre
• Nettoyant pour contacts électriques et chiffon propre pour garder la pointe de la fiche exempte d'huile

L’utilisation d’une clé dynamométrique appropriée ne peut être surestimée. Si le couple varie d'une fiche à l'autre, l'angle de rotation final variera. Dans les têtes en aluminium, une fiche de 14 mm prend généralement 18 à 25 Nm, tandis qu'une fiche de 12 mm peut prendre 15 à 20 Nm. Confirmez toujours la valeur de votre manuel d’entretien.

Un kit de rondelles d'indexation coûte très peu. Cela fait gagner du temps car on peut tester plusieurs positions de rotation sans rien usiner. Lorsque vous trouvez la bonne rondelle, marquez-la et conservez-la avec ce cylindre pour les courses futures.

Pendant que vous testez l'angle, examinez la rondelle après l'essai d'ajustement. Le cuivre broyé laisse un anneau de contact visible. Cet anneau vous indique si la rondelle est posée uniformément. Une rondelle inclinée peut faire arrêter la fiche à un angle différent de celui que vous avez calculé, alors vérifiez s'il y a un petit espace dans la bague de contact avant de vous engager.

Quand devriez-vous réellement indexer les bougies d’allumage ?

L'indexation n'est pas pour tout le monde. La bonne réponse dépend du type de moteur, des objectifs de réglage et des recommandations de l'usine :

• Moteurs à compression statique élevée ou compresseurs volumétriques
• Moteurs turbocompressés fonctionnant mal ou au bord du cognement
• Moteurs de course à aspiration naturelle avec arbres à cames personnalisés et culasses à haut débit
• Moteurs hors-bord marins qui spécifient l'indexation dans le manuel d'entretien
• Moteurs classiques avec de grandes chambres de combustion plates et des bougies à longue portée
• Tout moteur dont la culasse présente un renflement visible de la chambre de combustion qui correspond à l'orientation d'une bougie.

Sur un tramway moderne, l’avantage est moindre. Vous obtiendrez un ralenti plus stable et une réponse légèrement meilleure en dessous de 3 000 tr/min. Le système d'allumage d'une voiture moderne produit une forte étincelle et le spray de l'injecteur est déjà bien mélangé. Vous ne verrez pas une forte augmentation de puissance.

Pour ceux qui font du suivi des jours ou de l'autocross, l'indexation d'un jeu de fiches prend moins de 30 minutes et ajoute une nouvelle couche de cohérence. C’est le genre de détail qui aide le moteur à rester prévisible pendant une longue session.

Aujourd'hui encore, des bougies en cuivre-nickel sont produites pour de nombreux moteurs modernes en guise de remplacement économique. L'électrode latérale est grande et offre un côté ouvert et dégagé pour l'orientation, la même méthode de rondelle s'applique donc. Pour une voiture compacte comme un VW T-Cross, la bonne fiche en cuivre-nickel doit correspondre à la plage thermique et à la portée du filetage développées pour le moteur.

Bougie d'allumage en cuivre nickel pour VW T-Cross et Polo Plus Une bougie d'allumage en cuivre-nickel économique conçue pour les voitures compactes Volkswagen, offrant un allumage et une dissipation thermique fiables pour les conditions de conduite quotidiennes. Voir le produit →

Un moyen rapide de tester si l'indexation aide votre moteur particulier consiste à installer les bouchons sans rondelles, à faire tourner le moteur sur un banc d'essai, à enregistrer les numéros, puis à les indexer du côté admission et à répéter la traction. Le delta vous indique si cela vaut la peine d'être conservé. Sur de nombreux moteurs routiers, la différence est suffisamment faible pour que la plupart des propriétaires sautent cette étape.

Mythes et idées fausses courants

Il existe de nombreux conseils sur le forum qui répètent des informations obsolètes ou à moitié vraies. Voici la vue pratique après avoir travaillé avec des bougies dans différents moteurs.

• L'indexation donne à chaque moteur un gain immédiat de 10 chevaux. Pas vrai. La plupart des gains sont faibles et semblent cohérents.
• L'écart doit toujours pointer vers la soupape d'admission. Le plus courant, mais certaines têtes bénéficient d'autres angles pour garder l'électrode plus froide.
• Plier l’électrode de masse fonctionne tout aussi bien. Ne fais jamais ça. Cela modifie l'écart et endommage la fiche.
• Je l'ai indexé une fois, et c'est correct pour toujours. Le bouchon peut tourner s'il est retiré et réinstallé, vous devez donc répéter l'étape après chaque retrait.
• Toutes les fiches sont indexables. Les fiches avec un espacement de surface ou une électrode latérale recouvrant entièrement l'électrode centrale sont difficiles à indexer car la direction d'ouverture n'est pas claire.

Après avoir installé les fiches, lisez la couleur et le motif d'usure sur l'isolant central et l'électrode de masse. Le guide de lecture des bougies d'allumage montre à quoi ressemble un cylindre sain. Si un cylindre affiche une couleur différente des autres après avoir indexé les bouchons, le problème vient probablement du carburant ou de la compression, et non de l'orientation des bouchons.

Quelles bougies d'allumage prennent en charge l'indexation ?

Les bouchons d'indexation idéaux ont une électrode latérale conventionnelle à espace en J, un siège à joint plat et un accès dégagé depuis le trou du bouchon. Les fiches avec un long isolant en céramique ou un hexagone étroit peuvent être plus difficiles à travailler.

Les fiches à fils fins sont excellentes lorsque l'indexation est combinée avec un réglage de course. La petite électrode latérale réduit le dissipateur thermique et rend le noyau de flamme moins susceptible de perdre de l'énergie. L'iridium et le platine ont une meilleure stabilité à haute température que le cuivre, de sorte que la rotation reste stable sur le long terme.

La famille des doubles iridiums est particulièrement attrayante car les électrodes centrales et latérales sont en iridium. Dans un moteur de voiture japonaise, une double bougie en iridium tolère une température de combustion élevée et nécessite une faible tension d'allumage. Cela signifie que l'angle d'indexation n'a pas besoin d'être parfait pour obtenir une étincelle fiable.

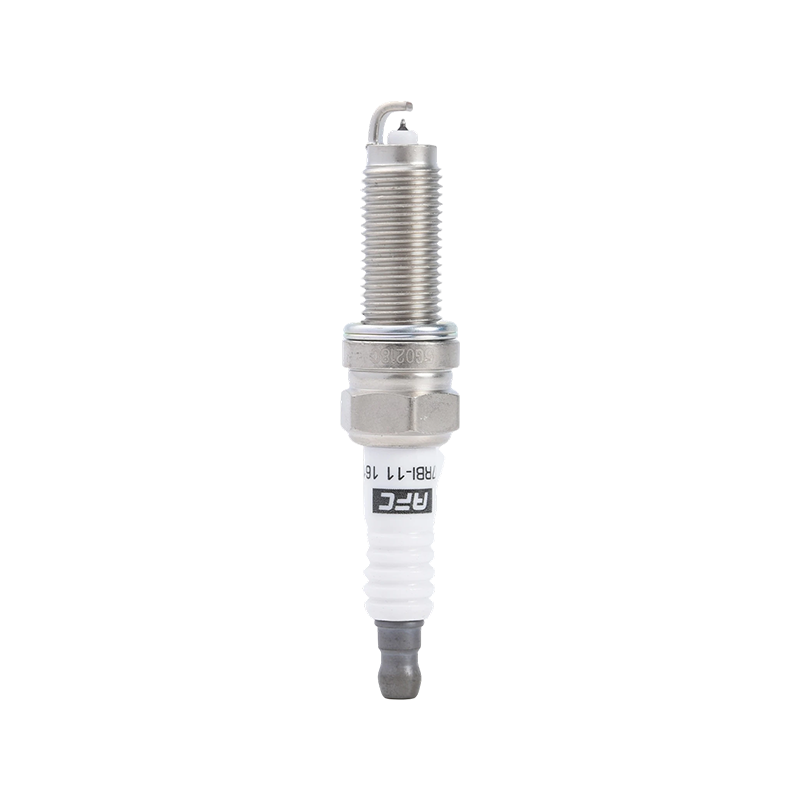

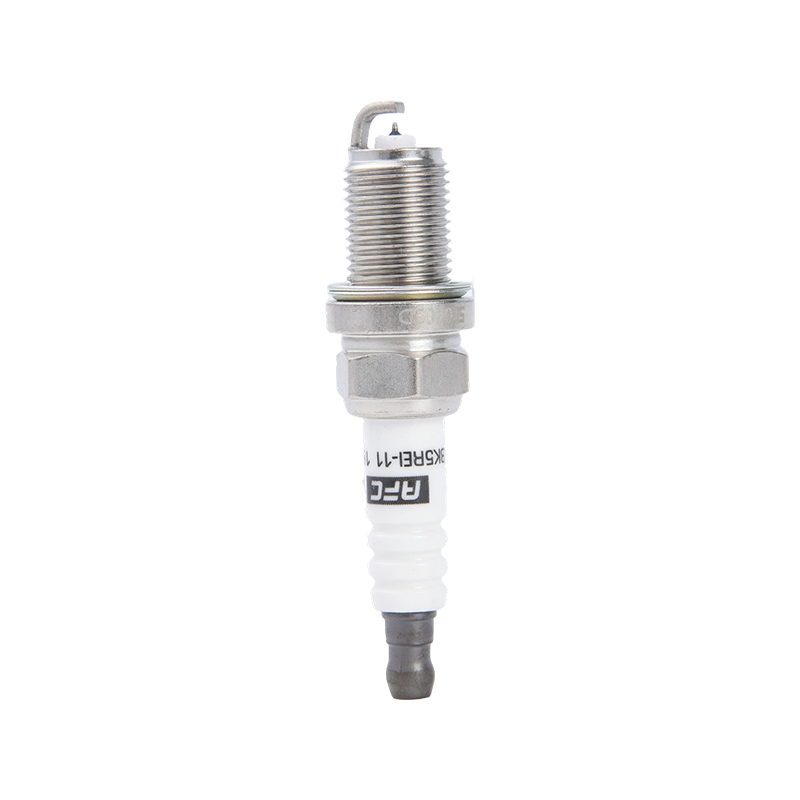

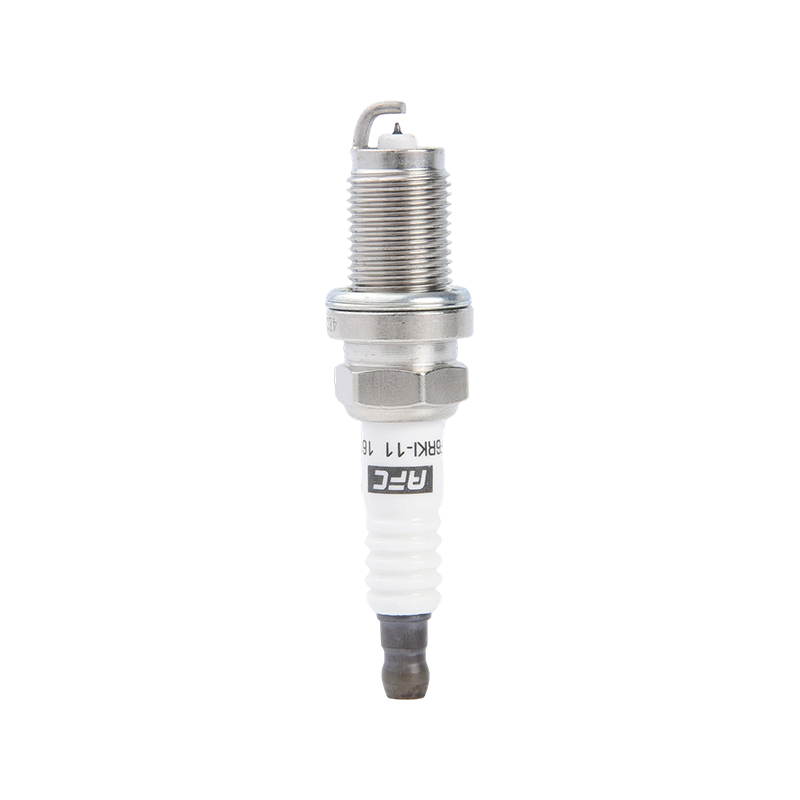

Bougie d'allumage double iridium pour Toyota, Lexus et Honda Dotée de deux électrodes en iridium, cette bougie d'allumage garantit une longue durée de vie et un allumage constant, adaptée aux moteurs japonais exigeant une résistance à haute température et un faible entretien. Voir le produit →

La sélection compte autant que l’orientation. L'origine de la voiture et la famille de moteurs déterminent la portée du filetage, la plage thermique et les dimensions des électrodes. Un bouchon trop long ou trop court ne s'indexera pas correctement car l'épaulement du filetage ne sera pas placé là où il le devrait.

Si vous travaillez sur plusieurs marques, choisissez un jeu de bougies adapté à la famille de moteurs plutôt que d'imposer une fiche universelle dans tous les blocs. Le pas de filetage et la forme de l'électrode latérale ne sont pas identiques d'un fabricant à l'autre. Une fiche avec une pointe d'électrode de masse plate et un côté ouvert bien défini sera toujours plus facile à lire sous un endoscope.

Foire aux questions

L'indexation des bougies d'allumage fait-elle vraiment une différence ?

Ça dépend. Dans les moteurs de course et les moteurs à induction forcée à haute compression, les constructeurs signalent des améliorations mesurables en termes de développement de flamme, de résistance au cliquetis et de cohérence. Pour un conducteur quotidien, le gain réside principalement dans un ralenti plus fluide et une réponse de l'accélérateur partiel légèrement améliorée. Vous ne ressentirez pas un gain de 10 chevaux dans un moteur d'origine.

Dans quelle direction l’espace ouvert doit-il être orienté ?

La plupart des constructeurs de moteurs l'orientent vers la soupape d'admission afin que le noyau de flamme puisse se développer jusqu'à devenir la charge entrante. Mais il y a des exceptions. Un bouchon situé au centre, une couronne de piston particulière ou un besoin de refroidissement côté échappement peuvent rendre une orientation différente plus efficace. Testez en lisant le bouchon et en observant le cylindre à charge partielle.

Pouvez-vous indexer les bougies d'allumage en iridium ?

Oui. Les fiches à fil fin Iridium avec une électrode latérale standard à espace en J peuvent être indexées avec le même système de rondelle. L'électrode côté iridium est généralement fine, de sorte que le côté ouvert est facile à voir sous un endoscope et le bouchon est suffisamment robuste pour supporter des cycles d'installation répétés.

Combien de rondelles, c'est trop ?

Habituellement, vous souhaitez rester en dessous de 1,5 mm de pile totale. Une quantité supérieure à cette quantité peut pousser la bougie trop loin du cylindre et affecter le déplacement de la flamme ou l'emplacement de l'étincelle. Si vous avez besoin de deux fois la rotation d'une rondelle plus épaisse, choisissez une épaisseur de rondelle qui vous donne le bon angle avec pas plus de trois rondelles.

L'indexation des bougies d'allumage est-elle la même chose que l'écartement ?

Non. Gapping définit la distance entre l’électrode centrale et l’électrode latérale. L'indexation définit le sens de rotation de l'électrode latérale. Vous devez définir l'écart avant de commencer l'indexation.

Les voitures modernes ont-elles besoin de bougies d'allumage indexées ?

La plupart ne le font pas. Les systèmes d'allumage modernes produisent une étincelle puissante et les bougies à fil fin créent un noyau de flamme compact. Si votre voiture est d’origine et fonctionne bien, sautez-la. Si vous disposez d'un moteur modifié à induction forcée ou à compression élevée, l'indexation est une étape de finition intéressante.

Combien de temps prend l’indexation ?

Pour un moteur quatre cylindres, comptez 20 à 40 minutes la première fois que vous le faites. La majeure partie de ce temps est consacrée aux essais et à la lecture de l'angle. Une fois que vous connaissez la bonne rondelle pour chaque cylindre, un travail d'indexation complet sur les mêmes bougies prend moins de 10 minutes.

Réflexions finales sur l'indexation des bougies d'allumage

L'indexation est un détail peu coûteux qui fait une réelle différence lorsque le moteur est déjà bien réglé. Il s'agit d'un simple réglage mécanique qui vous permet de contrôler une variable que vous ne pouvez normalement pas voir.

Commencez avec un nouveau jeu de bouchons, réglez l'écart et utilisez une rondelle en cuivre propre. L'épaisseur de la rondelle détermine la rotation et la clé dynamométrique détermine si l'angle est reproductible. Si le moteur est une construction de course, une voiture de performance de rue ou un hors-bord marin qui le demande, le temps en vaut la peine.
