Quelle lecture d'un Bougie d'allumage En fait, vous le dit

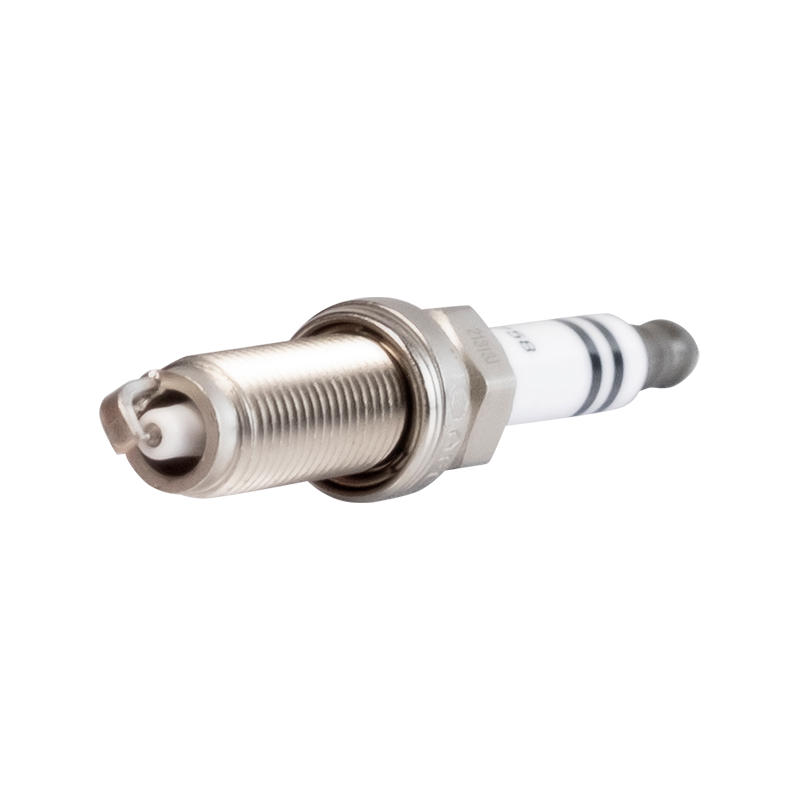

Une bougie d'allumage usagée est un petit rapport de diagnostic rédigé en carbone, couleur et usure du métal. Retirez la fiche, regardez la pointe d'allumage et l'isolant, et vous pourrez identifier les problèmes de rapport air-carburant, les défauts de calage de l'allumage, les fuites d'huile ou la surchauffe avant qu'ils ne se transforment en un moteur grillé. Le moyen le plus rapide de lire les bougies d'allumage est de comparer la couleur et la texture du nez de l'isolateur à quatre conditions de référence : beige clair ou brun grisâtre signifie une combustion normale, noir et suie signifie que le mélange est trop riche ou la bougie est encrassée, blanc et crayeux signifie que le mélange est trop pauvre ou que le moteur tourne chaud, et un noir huileux avec des dépôts humides signifie que de l'huile pénètre dans la chambre de combustion. Le reste de ce guide détaille chacun de ces signes, explique ce qui se passe à l'intérieur du cylindre lorsque vous les voyez et passe en revue les vérifications de l'écartement, du filetage, de l'électrode et de la plage thermique qui accompagnent une inspection complète du bouchon.
La lecture des bougies d'allumage est utilisée par les mécaniciens, les pilotes de course et les constructeurs de moteurs depuis des décennies, car c'est l'un des seuls moyens de voir directement dans une chambre de combustion en marche sans instrumentation. Un moteur quatre cylindres démarre environ 12 000 fois par minute à 3 000 tr/min, et chacun de ces événements laisse une trace sur le bout de la bougie. La lecture correcte de cette trace transforme une inspection de cinq minutes en une fenêtre sur les jets du carburateur, l'état de l'injecteur de carburant, l'état du joint de soupape et les performances du système d'allumage. Les constructeurs de moteurs décrivent parfois l'extrémité d'allumage d'une bougie comme un thermomètre croisé avec une jauge de carburant, car les dépôts enregistrent à la fois la température atteinte par la pointe et la chimie de ce qui brûle autour d'elle.
Ce guide est organisé de manière à ce que les informations de diagnostic les plus urgentes viennent en premier, suivies des détails procéduraux qui les soutiennent. Si une fiche doit être lue dès maintenant, la table des couleurs et la section riche contre pauvre ci-dessous couvrent les deux questions les plus courantes du monde réel. Si l'objectif est une routine d'inspection complète, les sections sur la technique de tirage, l'usure des électrodes, la plage thermique et l'état du filetage constituent une liste de contrôle complète qui reflète ce qu'un technicien qualifié parcourt lors d'un diagnostic lié à la compression ou d'une inspection pré-achat sur un véhicule d'occasion.
Référence de couleur : signification de chaque motif de dépôt
La couleur du dépôt sur le nez de l'isolateur et sur la sangle de masse est le premier et le plus fiable signal. Le tableau ci-dessous répertorie les modèles que les mécanismes vérifient en premier, ainsi que la cause sous-jacente et le correctif typique.
| Apparence du dépôt | Cause probable | Correction typique |
|---|---|---|
| Beige clair / brun grisâtre | Rapport air-carburant correct, plage de chaleur appropriée | Aucun nécessaire |
| Noir, sec, fuligineux | Mélange riche, filtre à air bouché ou étincelle faible | Vérifier la cartographie du carburant, remplacer le filtre à air, tester la bobine |
| Noir et humide / gras | L'huile pénètre dans le cylindre au-delà des bagues ou des joints de soupape | Inspecter les segments de piston, les joints de tige de soupape, le système PCV |
| Blanc, crayeux, cloqué | Mélange pauvre, timing avancé ou surchauffe | Vérifier le calage, la livraison de carburant, le système de refroidissement |
| Glaçage jaune-vert | Dépôts à base de potassium cuits à haute température | Remplacez la fiche ; le vitrage suit souvent une longue période de ralenti |
| Dépôts teintés de rouge ou de rose | Additifs pour carburant à base de fer ou certains boosters d'octane | Changer de marque d’additif pour carburant ; ce n'est généralement pas un défaut mécanique |
| Aspect gris moucheté ou sablé | Pré-allumage ou détonation érodant la surface de la pointe | Vérifiez l'avance au calage, l'indice d'octane du carburant et le refroidissement des cylindres. |
La lecture des couleurs est plus fiable sur le nez de l'isolant, le cône en céramique entourant l'électrode centrale, plutôt que sur la coque métallique située plus bas. La coque ramasse souvent des dépôts résiduels de cycles thermiques antérieurs et peut induire en erreur un coup d'œil rapide, tandis que le nez isolant réagit aux dernières minutes de combustion et donne l'image la plus récente de l'état actuel du moteur.
Comment retirer et inspecter une prise sans fausser le diagnostic
La plus grosse erreur dans la lecture d’une bougie d’allumage est de mal lire une bougie qui était déjà un mauvais échantillon. Une bougie tirée à froid après que le moteur soit resté en panne toute la nuit raconte une histoire différente de celle tirée à chaud après un fonctionnement difficile. Pour une lecture de diagnostic précise, suivez cette séquence :
1. Conduisez dans les conditions de charge que vous souhaitez diagnostiquer
Si la plainte concerne un ralenti irrégulier, faites tourner le moteur au ralenti pendant plusieurs minutes avant de l'arrêter. Si la plainte apparaît à vitesse d'autoroute, maintenez cette vitesse pendant au moins deux minutes, puis coupez le contact tout en continuant à tourner (moteur arrêté, en prise, embrayage engagé ou roue libre au point mort) plutôt que de le laisser tourner au ralenti. Le ralenti après un fonctionnement intensif recouvre la bougie avec des dépôts au ralenti et efface l'image de charge élevée.
2. Retirez soigneusement la fiche
Soufflez bien les débris de la bougie d'allumage avec de l'air comprimé avant de retirer la bougie, afin que la saleté ne tombe pas dans le cylindre. Utilisez une prise de courant avec un insert en caoutchouc pour éviter de fissurer l'isolant et retirez la fiche lentement et uniformément. Sur les moteurs où la fiche se trouve bien bas entre les composants d'admission, une extension pivotante ou à joint universel maintient la douille à l'équerre par rapport à la fiche et évite de fissurer l'isolant lors du retrait.
3. Inspectez en quelques minutes
Les dépôts peuvent légèrement changer de couleur à mesure que le bouchon refroidit, alors inspectez-le dès que possible après son retrait, sous un bon éclairage, et photographiez-le pour le comparer avec la prochaine inspection. Regardez d'abord le nez de l'isolant, puis la sangle de masse, puis les fils près du siège.
4. Gardez les bouteilles en ordre
Disposez les bougies dans un plateau numéroté ou collez-les dans une bande de carton étiquetée correspondant à l'ordre d'allumage du moteur. Un bouchon retiré du cylindre trois et posé à côté du bouchon du cylindre un sans étiquetage va à l'encontre de l'intérêt même d'une comparaison cylindre par cylindre, car le signal de diagnostic le plus utile vient souvent de la détection du cylindre qui semble différent des autres.

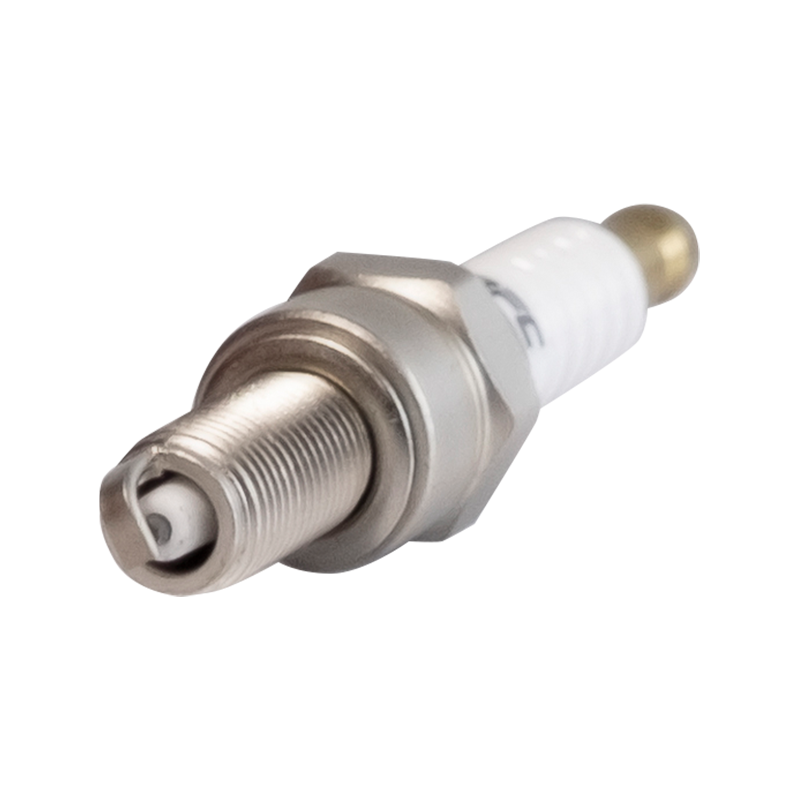

Lire l'électrode et l'espace, pas seulement la couleur
La couleur vous renseigne sur le mélange de carburant et la température de combustion. L'usure et l'écartement des électrodes vous renseignent sur la charge du système d'allumage et l'usure mécanique au fil du temps.
- Électrode centrale arrondie ou érodée : usure normale à kilométrage élevé ; les bougies d'allumage doivent généralement être remplacées une fois que l'usure des électrodes dépasse les spécifications d'usine, souvent répertoriées dans le tableau des écarts du manuel du propriétaire.
- Écart plus large que les spécifications : indique une érosion de l'électrode due à l'âge ou une bobine soumise à une forte charge ; un écart plus large nécessite une tension plus élevée pour sauter, ce qui peut provoquer des ratés d'allumage à l'accélération.
- Espace plus étroit que les spécifications : signifie généralement que la fiche a été mal écartée lors de l'installation ou que l'électrode latérale a été légèrement pliée lors de la manipulation ; un espace étroit produit une étincelle plus faible et plus petite même si elle s'enflamme plus facilement.
- Pointe d'électrode fondue ou arrondie : signale un pré-allumage ou une détonation, souvent liée à un timing trop avancé, à un carburant à faible indice d'octane ou à un mélange pauvre sous charge.
- Pointe de l'isolateur fissurée : généralement un dommage mécanique dû à des outils d'écartement incorrects ou à une bougie tombée, et non un symptôme de combustion.
- Espace ponté ou encrassé (dépôts reliant les électrodes) : l'étincelle se court-circuite avant de pouvoir franchir l'entrefer, produisant un échec mort sur ce cylindre.
- Filetages de coque décolorés ou bleuis : signe que la bougie est devenue plus chaude que prévu, parfois à cause d'un problème de couple lors de l'installation plutôt que d'un défaut de combustion.
La plupart des spécifications d'écartement d'usine se situent entre 0,028 et 0,060 pouce selon la conception du moteur et le type d'allumage, les systèmes de bobine sur bougie présentant généralement des écarts plus serrés que les anciens systèmes basés sur un distributeur. Vérifiez toujours l'écart par rapport aux spécifications du fabricant du moteur plutôt qu'aux spécifications imprimées sur le boîtier de bougie, car le même numéro de pièce de bougie est parfois utilisé sur des moteurs avec des exigences d'écart différentes. Une jauge d'écartement de type fil donne une lecture plus précise qu'une jauge d'épaisseur plate sur des fiches avec une sangle de masse arrondie, car le fil épouse la courbe de l'électrode au lieu de la traverser sous un angle.
Riche ou Lean : distinguer rapidement les deux
Signes d'un état riche
Un mélange riche signifie plus de carburant que ce que le moteur peut brûler proprement. L'embout du bouchon présente de la suie noire sèche qui s'efface facilement, et l'embout du tuyau d'échappement présente souvent de la suie noire correspondante. Les bougies d'allumage qui fonctionnent trop longtemps ont également tendance à s'encrasser plus rapidement, car le carburant non brûlé lave le film d'huile et le carbone sur l'isolant. Les causes courantes incluent un starter bloqué, un injecteur surdimensionné, un régulateur de pression de carburant qui fuit ou un filtre à air sale limitant le débit d'air par rapport au volume de carburant. Un moteur riche en fonctionnement présente également fréquemment une économie de carburant réduite et une légère odeur de carburant au ralenti, car une partie du mélange non brûlé sort par l'échappement plutôt que de contribuer à la puissance.
Signes d'une condition maigre
Un mélange pauvre signifie trop d’air par rapport au carburant. Le nez de l'isolant devient blanc ou gris clair et peut développer un aspect vitreux et cloqué si la condition pauvre est suffisamment chaude. Les conditions pauvres sont mécaniquement plus dangereuses que les conditions riches car elles augmentent la température de combustion, ce qui accélère l'érosion des électrodes et augmente le risque de pré-allumage. Les causes courantes incluent une fuite de vide, un injecteur obstrué, une pompe à carburant défaillante perdant de la pression sous charge ou une fuite d'échappement près du capteur d'oxygène obligeant l'ordinateur du moteur à éliminer le carburant qu'il devrait ajouter. Un moteur fonctionnant à faible régime augmente souvent légèrement à régime constant et peut développer un léger bruit sec lors de la décélération lorsque l'air non brûlé s'enflamme dans l'échappement.
Pourquoi la plage de chaleur change ce que vous voyez
La plage de chaleur décrit la rapidité avec laquelle une bougie d'allumage éloigne la chaleur de sa pointe vers la culasse. Une bougie avec une plage de température trop froide pour le moteur ne peut pas devenir suffisamment chaude pendant une conduite normale pour brûler le carbone, elle a donc tendance à paraître noire et encrassée même lorsque le rapport air-carburant est correct. Une bougie avec une plage de température trop chaude reste plus chaude qu'elle ne le devrait, ce qui peut donner à un mélange normal une apparence faussement pauvre ou, dans les cas graves, conduire à un pré-allumage car la pointe elle-même devient suffisamment chaude pour enflammer le mélange avant l'étincelle.
Cela est directement important pour la lecture des fiches, car la même couleur d'isolant peut signifier deux choses différentes selon la plage de chaleur. Un bouchon noir dans une plage de température correctement spécifiée indique généralement un mélange riche ou un encrassement. Un bouchon noir qui est plusieurs degrés plus froid que ce que spécifie le constructeur du moteur peut tout simplement être trop froid pour être autonettoyant, le mélange de carburant lui-même étant parfaitement normal. Avant de conclure qu'une lecture de couleur indique un problème du système de carburant, confirmez que le numéro de pièce de la bougie correspond à la plage de température spécifiée par le fabricant du moteur pour ce moteur et ces conditions de conduite, car les bougies de performance du marché secondaire sont parfois installées un ou deux niveaux plus froids que ceux d'origine sans que le propriétaire s'en rende compte.
| Inadéquation de la plage de chaleur | À quoi ressemble la prise | Risque s’il n’est pas corrigé |
|---|---|---|
| Trop froid pour le moteur | Noir, fuligineux, s'encrasse facilement à basse vitesse | Encrassement persistant, démarrage difficile, accumulation de ratés d'allumage |
| Trop chaud pour le moteur | Électrode propre mais cloquée et érodée | Pré-allumage, détonation, dommages possibles au piston |
Ce que recherchent spécifiquement les constructeurs de moteurs et les pilotes
Le diagnostic des moteurs de production s'arrête généralement à la couleur, mais les constructeurs de moteurs qui règlent les performances lisent les bougies avec plus de précision, car un mélange mal évalué à un régime élevé peut détruire un piston en quelques secondes. Les techniciens de course utilisent généralement une loupe pour inspecter l'anneau de couleur directement à la base du nez de l'isolateur, appelé « anneau de sangle de masse », car cette bande réagit le plus rapidement aux changements de mélange et est moins influencée par les dépôts au ralenti que la couleur plus large de l'isolant.
Dans les courses de dragsters et le réglage des pistes circulaires, les constructeurs retirent fréquemment les prises après une seule course chronométrée plutôt qu'après une session complète, car le mélange de plusieurs cycles de chaleur sur une seule prise brouille la lecture. Un point de référence commun utilisé dans ces communautés consiste à comparer la couleur des bougies à un tableau de bougies découpé ou « lu » spécifique au type de carburant utilisé, puisque le méthanol, l'E85 et l'essence produisent tous des couleurs de base distinctes, même à un rapport air-carburant correctement réglé.
Les tuners à induction forcée accordent une attention particulière à la zone où la sangle de masse rencontre la coque, car c'est souvent le premier endroit où un moteur turbocompressé ou suralimenté montre les premiers signes de cognement sous boost. Une texture légèrement poivrée ou sablée à cet endroit précis, même sur une fiche d'apparence normale, est traitée comme un signe d'alerte précoce qui mérite d'être étudié avec un journal de capteur de cliquetis ou une traction de synchronisation référencée par boost avant qu'elle ne progresse vers la fusion visible de l'électrode.
État du filetage et du siège : la moitié négligée de l’inspection
La plus grande attention est portée à la pointe de tir, mais les filetages et la surface d'appui racontent leur propre histoire. Un bouchon qui a légèrement reculé pendant l'entretien montre une bande de dépôts sombres et de suie à mi-hauteur des filetages, là où le gaz de combustion s'est échappé au-delà d'un siège sous-serré. Un bouchon retiré d'un moteur dont le filetage de culasse est endommagé ou usé présente parfois une usure inégale du filetage ou une bague d'appui légèrement inclinée, que les gaz de combustion peuvent dépasser même avec un couple correct.
Siège conique versus siège à joint
Les bouchons à siège conique reposent sur un ajustement métal sur métal précis et spécifient généralement une valeur de couple inférieure sans resserrage après le premier cycle de chauffage. Les bouchons à siège de joint utilisent une rondelle d'écrasement qui se comprime légèrement lors de la première installation, de sorte qu'un petit serrage supplémentaire après le cycle de chauffage initial est parfois nécessaire sur certains moteurs. L'installation d'un bouchon à siège à joint dans une application à siège conique, ou inversement, est une source courante de mystérieux symptômes de type compression qui n'ont rien à voir avec les segments de piston ou les soupapes.
Anti-grippage et dommages au fil
Un excès de composé antigrippant sur les filetages peut agir comme un lubrifiant pendant le serrage, conduisant à un bouchon effectivement trop serré même si la clé dynamométrique indique la valeur correcte, ce qui peut fissurer l'isolateur ou déformer le siège. Les culasses en aluminium sont également plus sujettes aux dommages au filetage dus au filetage croisé lors de l'installation que les culasses en fonte, de sorte que tout bouchon qui sort avec des copeaux métalliques coincés dans les filetages mérite d'être associé à une vérification visuelle des filetages de culasse eux-mêmes.
Une liste de contrôle d’inspection pratique
Utilisez cette séquence chaque fois que vous débranchez les fiches pour une lecture de diagnostic plutôt que pour un échange de routine :
- Notez de quel cylindre provient chaque bouchon avant de retirer le suivant ; mélanger l’ordre des cylindres efface l’indice de diagnostic le plus utile.
- Photographiez chaque fiche sur un fond uni avec un éclairage cohérent.
- Comparez la couleur de l'isolant, l'état du bracelet de terre et la forme de l'électrode avec le tableau de référence ci-dessus.
- Mesurez l'écart avec un fil ou une jauge d'épaisseur et enregistrez la valeur à côté du numéro de cylindre.
- Vérifiez la portée du filetage et le type de siège par rapport au bouchon d'origine pour confirmer qu'un remplacement correct a été installé précédemment.
- Inspectez les fils supérieurs pour détecter toute trace de suie qui indiquerait une fuite du siège.
- Confirmez que le code de plage thermique de la bougie correspond aux spécifications du fabricant du moteur avant de tirer des conclusions à partir de la seule couleur.
- Croiser les résultats sur tous les cylindres ; un seul bouchon impair indique un problème spécifique au cylindre, tandis qu'un motif uniforme sur tous les cylindres indique un problème de carburant, de synchronisation ou de refroidissement à l'échelle du système.
Erreurs de lecture courantes à éviter
Quelques modèles font régulièrement trébucher les nouveaux lecteurs de fiches :
- À en juger par la couleur d'une bougie retirée après une longue période de ralenti, qui recouvre presque tous les moteurs d'une légère suie noire, quelle que soit leur condition de fonctionnement réelle.
- En supposant que de nouveaux dépôts de bouchons soient synonymes de problèmes ; une fiche avec seulement quelques centaines de kilomètres montrera toujours une fine et légère couche qui est un résidu de rodage normal, pas un défaut.
- Confondre l'encrassement par l'huile et l'encrassement par le carburant riche ; les dépôts d'huile sont légèrement gras et recouvrent souvent les filetages de la coque ainsi que l'isolant, tandis que la suie de carburant reste sèche et concentrée près de la pointe.
- Sans tenir compte de la plage thermique de la bougie d'allumage indiquée sur le côté, car une bougie qui fonctionne plus froide ou plus chaude que les spécifications peut imiter des problèmes de mélange même lorsque le rapport air-carburant est correct.
- Lire une fiche dans un mauvais éclairage ; L'éclairage fluorescent des magasins peut déplacer la couleur apparente des dépôts légèrement bronzés vers le gris, conduisant à un faux diagnostic de maigreur.
- Comparaison d'une bougie avec une photo de référence imprimée sans tenir compte du type de carburant, car le carburant de course au plomb, l'E85 et l'essence standard laissent tous des couleurs de base sensiblement différentes.
Faire correspondre les symptômes de conduite aux résultats du plug-in
L’état des bougies d’allumage existe rarement de manière isolée. L'association de ce que montre la fiche avec ce que la voiture a fait sur la route permet d'affiner le diagnostic considérablement plus rapidement que l'une ou l'autre information seule.
| Symptôme de conduite | Recherche de prise qui correspond souvent | Prochaine vérification suggérée |
|---|---|---|
| Ralenti approximatif, s'adoucit à grande vitesse | Dépôts noirs de suie concentrés sur un ou deux cylindres | Bobine ou injecteur sur le cylindre concerné |
| Fumée d'échappement teintée de bleu | Dépôts noirs huileux et humides sur la plupart ou la totalité des cylindres | Joints de tige de soupape, segments de piston, vanne PCV |
| Cinglement ou cognement sous charge | Isolant blanc cloqué ou pointe d'électrode érodée | Calage de l'allumage, indice d'octane du carburant, signal du capteur de cliquetis |
| Hésitation à l'accélération | Écart sensiblement plus large que les spécifications | Âge de la fiche, sortie de la bobine sous charge |
| Mauvaise économie de carburant, odeur de carburant au ralenti | Suie noire sèche, s'efface facilement | Filtre à air, régulateur de pression de carburant, débit d'injecteur |
Foire aux questions
À quelle fréquence faut-il retirer les bougies d’allumage juste pour vérifier leur état ?
De nombreux ateliers vérifient l'état des bouchons à chaque intervalle de vidange d'huile sur les moteurs ayant des antécédents de problèmes de carburant ou d'huile, et les inspectent autrement une fois par an ou tous les 12 000 à 15 000 milles pour les bouchons standard en nickel ou en cuivre. Les bougies en iridium et en platine sont conçues pour des intervalles d'entretien plus longs, souvent de 60 000 à 100 000 milles, elles sont donc vérifiées moins fréquemment à moins qu'un symptôme spécifique n'apparaisse.
La couleur des bougies d’allumage peut-elle à elle seule diagnostiquer un problème avec certitude ?
La couleur réduit la cause probable mais doit être confirmée par un deuxième point de données, comme une lecture de garniture de carburant à partir d'un scanner OBD, un test de compression ou une vérification visuelle du filtre à air et de l'admission. Se fier uniquement à la couleur peut conduire au remplacement de pièces qui n’étaient pas réellement défectueuses.
Pourquoi un seul cylindre présente-t-il une couleur différente des autres ?
Un seul bouchon étrange indique généralement un problème spécifique au cylindre : un joint de soupape qui fuit, un injecteur délivrant la mauvaise quantité de carburant, une bobine faible si le moteur utilise des bobines individuelles ou une fuite de vide locale à cet orifice d'admission. Les autres fiches servent de base de référence saine pour la comparaison.
Un bouchon blanc et maigre signifie-t-il toujours que le moteur consomme trop peu de carburant ?
Pas toujours. Un calage d'allumage très avancé ou une fuite de liquide de refroidissement augmentant la température de combustion peuvent blanchir une bougie même avec un rapport air-carburant correct, car l'apparence blanche est en réalité une signature de température autant qu'une signature de carburant. Le timing doit être vérifié parallèlement à la livraison de carburant lorsqu'un bouchon blanc apparaît.
Est-il normal que les bougies d'allumage soient légèrement différentes les unes des autres, même sur un moteur sain ?
Une certaine variation mineure entre les cylindres est normale, en particulier sur les moteurs avec un seul corps de papillon alimentant plusieurs cylindres de manière inégale, ou sur les moteurs en forme de V où une banque chauffe légèrement plus que l'autre. Les différences importantes et évidentes de couleur ou de type de dépôt méritent d’être étudiées.
Les fiches doivent-elles être nettoyées et réutilisées au lieu d'être remplacées après une lecture de diagnostic ?
Un bouchon qui respecte par ailleurs les spécifications d'écartement et d'usure peut parfois être nettoyé et réinstallé si la cause sous-jacente de l'encrassement a été corrigée, mais la plupart des techniciens considèrent le diagnostic comme une bonne opportunité de remplacer les bouchons qui sont de toute façon proches de leur intervalle d'entretien, puisque le travail pour les retirer a déjà été dépensé.
La marque ou le matériau de la fiche change-t-il la façon dont il doit être lu ?
La logique de couleur sous-jacente reste la même sur les fiches en cuivre, en platine et en iridium, mais les fiches en iridium et en platine utilisent une électrode centrale beaucoup plus fine, de sorte que les motifs d'usure et d'érosion peuvent paraître plus subtils et peuvent nécessiter une inspection plus approfondie sous un bon éclairage ou un grossissement pour détecter les premiers arrondis.
