L'indexation des bougies d'allumage consiste à faire tourner la bougie dans la culasse de sorte que le côté ouvert de l'électrode de masse soit face au mélange air-carburant entrant ou au centre de la chambre de combustion, plutôt que de la laisser tomber là où les fils s'arrêtent. Cette pratique existe parce qu'une bougie d'allumage standard est installée uniquement par couple et non par orientation, de sorte que l'électrode de masse peut finir par protéger l'étincelle, dévier le déplacement de la flamme ou rester dans une position qui ralentit la combustion. Les bougies d'allumage à indexation corrigent cela en contrôlant la position de rotation de l'électrode par rapport au piston, à la soupape d'admission ou à la forme de la chambre, et elles sont largement utilisées dans les moteurs de course, les constructions à haute compression et toute application où même un ou deux pour cent de gain en efficacité de combustion méritent d'être recherchés.
Ce guide explique ce que l'indexation des bougies d'allumage change réellement à l'intérieur du cylindre, les outils et les systèmes de rondelles utilisés pour le faire, un processus reproductible étape par étape, les données derrière pourquoi cela est important, comment il interagit avec la conception de la chambre, comment il se compare à d'autres modifications de bougies d'allumage et les erreurs qui gaspillent l'effort. Chaque section ci-dessous peut être lue individuellement si vous savez déjà de quelle pièce vous avez besoin, et la FAQ à la fin couvre les questions qui reviennent le plus souvent lorsque les constructeurs commencent à indexer les plugs pour la première fois.
Quoi Bougie d'allumage L'indexation change réellement

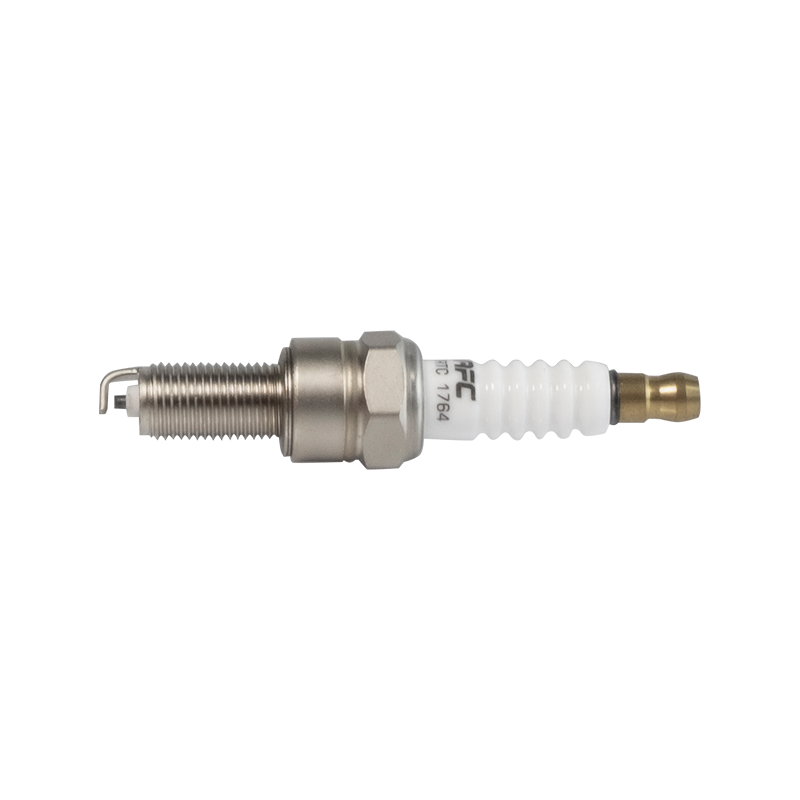

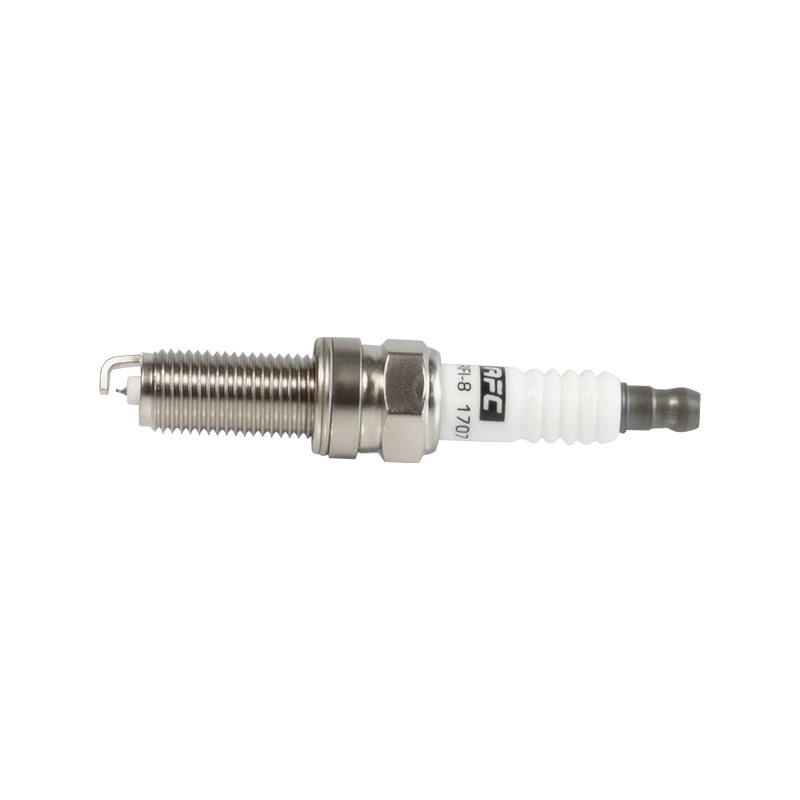

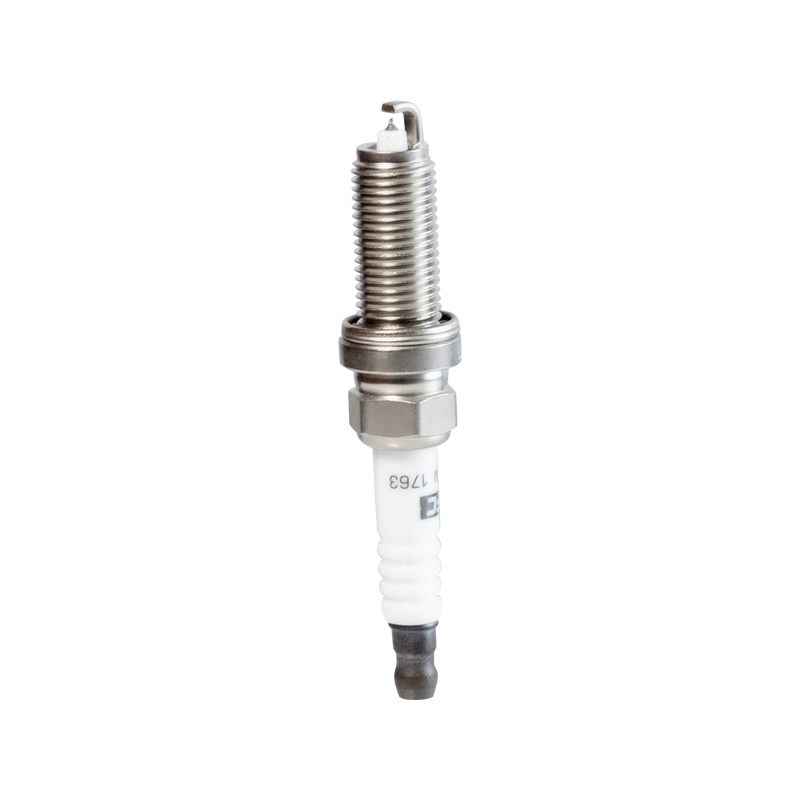

L'électrode de masse d'une bougie d'allumage est une pièce de métal solide soudée à la coque. Une fois que le bouchon est enfilé dans la tête et serré, cette électrode se place quel que soit l'angle auquel le filetage a cessé de tourner. Sur une installation standard, cet angle est aléatoire dans une fenêtre d'environ 60 degrés, car l'engagement du filetage, l'écrasement du joint et la tolérance de fabrication déplacent tous légèrement la position de repos finale. L'indexation des bougies d'allumage supprime ce caractère aléatoire en contrôlant délibérément l'endroit où l'électrode atterrit.
À l’intérieur de la chambre, l’électrode de masse n’est pas un spectateur passif. Il bloque physiquement une partie de l'éclateur du noyau de flamme qui s'approche et peut masquer une partie de l'étincelle elle-même provenant du mélange de carburant se déplaçant au-delà de la pointe de la bougie. Lorsque le côté ouvert de l'électrode fait face au flux de mélange ou au centre de la chambre, le noyau de flamme se forme avec moins d'obstruction et se propage de manière plus symétrique. Lorsqu'elle est tournée vers l'extérieur, l'électrode protège partiellement l'espace et le délai d'allumage augmente légèrement sur ce cylindre.
Des tests dynamométriques indépendants menés par les constructeurs de moteurs et rapportés dans les documents techniques SAE ont montré que les bougies d'allumage indexées peuvent améliorer le timing de la pression maximale du cylindre d'une marge mesurable par rapport aux bougies orientées de manière aléatoire, en particulier dans les moteurs dotés de bandes élastiques, de pistons bombés ou d'emplacements de bougies décentrés où l'effet d'ombre de l'électrode est plus prononcé. Le gain par cylindre est faible sur un moteur d'origine, généralement de l'ordre d'une fraction de puissance à quelques dixièmes de pour cent de la consommation de carburant spécifique aux freins, mais sur un moteur huit cylindres à régime élevé et soutenu, cela s'ajoute à une différence notable sur une feuille de dynamomètre.
Il est utile de considérer la pointe de la bougie d’allumage comme une petite obstruction située directement sur le trajet du front de flamme au moment exact où le front de flamme est le plus faible et le plus sensible aux perturbations. Dans la première fraction de milliseconde qui suit le déclenchement de l'étincelle, le noyau de la flamme ne mesure que quelques millimètres de diamètre et collecte encore suffisamment d'énergie thermique pour devenir autonome. Toute masse métallique à proximité, y compris l'électrode de masse elle-même, absorbe la chaleur de ce noyau et peut ralentir sa croissance initiale. C'est ce qu'on appelle la trempe, et c'est un phénomène bien documenté dans la recherche sur la combustion. L'indexation n'élimine pas complètement la trempe, puisque l'électrode est toujours physiquement présente dans la chambre, mais elle change là où l'effet de trempe est le plus fort par rapport à la direction dans laquelle la flamme doit se déplacer pour atteindre efficacement les bords extérieurs de la chambre.
Le résultat pratique est que deux moteurs construits selon des spécifications identiques, jusqu'aux mêmes pistons, culasses, arbre à cames et calage d'allumage, peuvent produire des courbes de pression maximale des cylindres légèrement différentes simplement parce que les bougies d'allumage d'un moteur ont atterri avec des électrodes orientées favorablement et l'autre pas. L'indexation des bougies d'allumage transforme ce résultat aléatoire en un résultat contrôlé et reproductible.
D’où vient l’indexation des bougies d’allumage
L'orientation des électrodes n'était pas une préoccupation des premiers ingénieurs automobiles, car les systèmes d'allumage, l'alimentation en carburant et les conceptions de chambres de combustion du milieu du XXe siècle avaient des sources beaucoup plus importantes de variation de cylindre à cylindre à résoudre en premier. L'indexation est devenue une pratique significative une fois que les constructeurs de moteurs des programmes professionnels de courses de dragsters et de circuits circulaires avaient déjà optimisé presque toutes les autres variables des systèmes d'allumage et de carburant, moment auquel l'orientation des électrodes est devenue l'une des rares sources restantes de variance inexpliquée entre des cylindres par ailleurs identiques.
Les cellules dynamométriques de moteur gérées par des équipes de course professionnelles dans les années 1980 et 1990 ont commencé à documenter les différences de pression dans les cylindres en corrélation avec la position des électrodes, et ces données ont poussé les fabricants de bougies d'allumage à commencer à proposer des numéros de pièces de bougies pré-espacés et pré-indexés pour des familles de moteurs spécifiques. Ce qui a commencé comme une technique étroitement gardée par un petit nombre de constructeurs de moteurs professionnels est progressivement devenu un processus documenté et enseignable à mesure que l'équipement dynamométrique est devenu plus accessible aux petits ateliers de course et aux organismes de recherche sur les moteurs qui ont publié publiquement des données comparatives.
Aujourd'hui, l'indexation des bougies d'allumage est considérée comme une étape de routine dans les constructions sérieuses de moteurs à aspiration naturelle et à induction forcée, et non comme une technique secrète, et des kits de rondelles d'indexation sont vendus par plusieurs fournisseurs de pièces d'allumage spécifiquement à cet effet.
Pourquoi l'indexation des bougies d'allumage est importante pour les performances
01
Symétrie du noyau de flamme
Un noyau de flamme symétrique et dégagé brûle de manière plus prévisible cycle après cycle. L'indexation réduit la variance dans la façon dont chaque événement de combustion se développe, ce qui réduit la variation de pression d'un cylindre à l'autre.
02
Sensibilité réduite à la détonation
Lorsque l'électrode est orientée à l'opposé du dôme du piston ou de la zone d'écrasement, les points chauds provoqués par le blindage de l'électrode sont moins susceptibles de déclencher un pré-allumage en cas de suralimentation ou de compression élevée.
03
Lignes de base de réglage cohérentes
Les préparateurs de moteur s'appuient sur un comportement de combustion reproductible. Les bougies indexées suppriment une variable des différences de synchronisation entre les cylindres, de sorte que les cartes d'allumage résistent mieux sur toute la plage de régime.
04
Durée de vie plus longue sous charge
Une électrode orientée vers un flux d'air propre est plus froide et s'encrasse moins qu'une électrode enfouie dans une poche à faible débit de la chambre, ce qui prolonge la durée de vie utile dans les applications soutenues à charge élevée.
05
Marge temporelle plus utilisable
Étant donné que les cylindres indexés se comportent de manière plus prévisible, les préparateurs peuvent rapprocher le calage de l'allumage de l'optimum théorique sans laisser autant de marge de sécurité par rapport au cylindre le moins performant de la banque.
06
Meilleure corrélation entre les cylindres
Lorsque chaque cylindre partage la même orientation d'électrode par rapport à sa propre géométrie de chambre, les lectures de température des gaz d'échappement et de rapport air-carburant dans les cylindres deviennent plus faciles à interpréter et à comparer lors du réglage.
Comment la conception de la chambre modifie l'orientation idéale
L’orientation correcte des électrodes n’est pas une réponse universelle fixe. Cela dépend fortement de l'emplacement de la bougie d'allumage par rapport à la soupape d'admission, à la soupape d'échappement, au dôme du piston et à la bande d'écrasement. Le tableau ci-dessous résume les points de départ généraux utilisés par les constructeurs de moteurs pour les familles de chambres courantes, bien que l'orientation finale doive toujours être confirmée par des tests consécutifs sur le moulage de culasse spécifique utilisé.
| Type de chambre | Emplacement de la fiche | Orientation de départ commune |
|---|---|---|
| Coin, valve inclinée | Décalage vers le côté échappement | Électrode face à la soupape d'admission |
| Hémisphérique | Situé au centre | Électrode orientée à l'opposé du centre, vers la paroi de la chambre |
| Pentroof, quatre soupapes | Situé au centre between four valves | Électrode alignée parallèlement à l’axe de l’alésage du cylindre |
| Semi-hémisphérique, en forme de coeur | Légèrement décalé du centre | Électrode opposée à la bande élastique |
| Dessus plat, bouchon latéral | Décalé d'un côté de l'alésage | Électrode tournée vers le centre de l’alésage |
La géométrie de la bande de squish mérite une attention particulière car elle affecte directement la résistance à la détonation. Dans les chambres dotées d'une bande d'écrasement agressive, le mélange est rapidement expulsé de la zone d'écrasement vers l'emplacement du bouchon à mesure que le piston s'approche du point mort haut. Si l’électrode se trouve directement sur cette trajectoire à grande vitesse, elle perturbe la turbulence induite par l’écrasement qui est censée favoriser une combustion rapide et uniforme. L’orientation de l’électrode hors de ce chemin direct préserve le modèle de turbulence prévu autour duquel la chambre a été conçue.
Quatre méthodes utilisées pour indexer les bougies d'allumage
Il n'existe pas de méthode universelle pour contrôler l'orientation des électrodes, car le couple du filetage et l'écrasement des rondelles sont ce qui arrête finalement la rotation du bouchon. Les constructeurs utilisent l'une des quatre approches suivantes, en fonction du niveau de précision requis et du type de bouchon.
Kits de rondelles d'indexation
Un kit de rondelles d'indexation contient un ensemble de rondelles d'écrasement en cuivre ou en acier usinées dans des épaisseurs légèrement différentes, généralement échelonnées par incréments de quelques millièmes de pouce. Étant donné que l'angle de repos final du bouchon dépend de la compression de la rondelle, le passage à une rondelle d'une épaisseur différente change exactement là où les filetages arrêtent de tourner. Le constructeur serre le bouchon, vérifie l'angle de l'électrode avec un outil d'indexation exclusif ou une ligne de marqueur de peinture, retire le bouchon, passe à une rondelle d'un cran plus épaisse ou plus fine, et répète jusqu'à ce que l'électrode atterrisse dans la fenêtre cible, généralement à plus ou moins 5 à 10 degrés de l'orientation idéale. Il s’agit de la méthode la plus largement utilisée dans les courses de club et de base, car les jeux de rondelles sont peu coûteux et réutilisables dans de nombreuses versions.
Fiches pré-indexées du fabricant
Plusieurs fabricants d'allumages performants proposent désormais des bougies marquées au laser en usine pour indiquer l'orientation exacte de l'électrode par rapport à une ligne de référence sur l'hexagone de la coque. Certaines séries de courses spécifient directement ces numéros de pièce car elles suppriment entièrement l'échange de rondelles par essais et erreurs. Le constructeur aligne simplement la marque de référence sur une position connue avant le couple final, à l'aide d'une clé dynamométrique avec une marque témoin plutôt que de substitution de rondelle. Cette méthode permet d'échanger un petit supplément de prix contre un gain de temps significatif, en particulier sur les moteurs multicylindres où la méthode de la rondelle devrait autrement être répétée sur chaque trou.
Assemblage sélectif couple-angle
Sur les moteurs où le remplacement des rondelles n'est pas pratique, certains constructeurs utilisent une méthode couple-angle : le bouchon est placé à un faible couple initial, l'angle de l'électrode est vérifié, puis le bouchon est tourné vers l'avant par petits incréments et resserré jusqu'à ce que l'orientation cible et la charge de serrage spécifiée par le fabricant soient toutes deux satisfaites simultanément. Cette méthode nécessite plus de soin, car une rotation excessive au-delà de la charge de serrage correcte peut écraser le joint et modifier les performances de la plage thermique du bouchon.
Chasse-fil avec inserts indexés
Une méthode moins courante mais très précise consiste à installer un insert fileté usiné dans le trou de la bougie d'allumage doté d'une butée intégrée calée sur une position de rotation spécifique. Une fois l'insert installé, chaque bouchon d'un pas de filetage correspondant se place au même angle reproductible à chaque fois qu'il est installé, éliminant ainsi le besoin de réindexer après chaque changement de bouchon. Cette méthode nécessite un travail machine sur la culasse et est généralement réservée aux moteurs dédiés à la course qui sont fréquemment reconstruits et nécessitent une indexation pour être effectivement permanente.
| Méthode | Niveau de précision | Application typique |
|---|---|---|
| Echange du kit de laveuse | Plus ou moins 5 à 10 degrés | Courses de dragsters, piste circulaire, réglage dynamométrique |
| Fiches pré-indexées en usine | Plus ou moins 3 degrés | Séries de courses sanctionnées, programmes de performance OEM |
| Assemblage couple-angle | Plus ou moins 10 à 15 degrés | Moteurs fabriqués en atelier sans kits de rondelles |
| Filets rapportés indexés | Plus ou moins 2 degrés, répétable | Moteurs de course dédiés reconstruits fréquemment |
Outils et équipements nécessaires
L'indexation ne nécessite pas une vaste collection d'outils, mais chaque élément joue un rôle spécifique pour obtenir un résultat précis et reproductible.
Clé dynamométrique calibrée
Chaque tentative d'indexation dépend de l'atteinte de la même valeur de couple à chaque fois qu'un bouchon est réinstallé, car le couple est ce qui détermine le degré de compression de la rondelle et l'endroit où le bouchon s'arrête finalement de tourner.
Jeu de rondelles d'indexation étagées
Un ensemble couvrant une gamme d'épaisseurs par petits incréments cohérents offre suffisamment de résolution pour affiner l'angle de repos sans avoir besoin de dizaines de rondelles individuelles.
Outil de référence d'angle ou rapporteur
Une simple roue à degrés ou une jauge d'indexation dédiée aux bougies d'allumage permet au constructeur de lire la position finale de l'électrode avec précision au lieu de l'estimer à l'œil nu.
Douille de bougie d'allumage avec insert en caoutchouc
Une douille qui saisit fermement l'isolant de la fiche empêche tout glissement lors de l'installation, ce qui est important car tout glissement modifie de manière imprévisible l'angle de repos final.
Marqueur de peinture ou liquide de mise en page
Le marquage de la position de l'électrode et d'un point de référence sur la tête facilite la vérification et l'enregistrement de l'orientation sur chaque cylindre sans rien démonter.
Feuille de journal ou feuille de calcul
L'enregistrement de l'épaisseur de la rondelle, de la valeur du couple et de l'angle final pour chaque position du cylindre signifie que la prochaine reconstruction ne nécessite pas de répéter le processus d'essais et d'erreurs à partir de zéro.
Processus étape par étape pour l'indexation des bougies d'allumage
- Nettoyez les filetages des bougies d'allumage dans la culasse et inspectez-les avant de démarrer, car les débris modifient le positionnement de la rondelle.
- Déterminez l'orientation de l'électrode cible pour le moteur, généralement face au côté admission de la chambre ou vers l'alésage central en fonction de la conception de la chambre et des recommandations du fabricant.
- Installez le bouchon avec une rondelle de base et serrez-le à la valeur spécifiée par le fabricant à l'aide d'une clé dynamométrique calibrée.
- Marquez l'angle de repos final de l'électrode à l'aide d'un outil d'indexation ou d'une ligne de marqueur en feutre référencée par rapport aux méplats hexagonaux.
- Si l'angle n'est pas ciblé, retirez le bouchon et remplacez-le par une rondelle d'un incrément plus épais ou plus fin, en déplaçant le point de repos dans la direction nécessaire.
- Resserrez le couple et revérifiez l'angle, en répétant l'échange de rondelle jusqu'à ce que l'électrode atterrisse dans la fenêtre acceptable pour ce moteur.
- Enregistrez l'épaisseur de la rondelle utilisée pour chaque position du cylindre, car la correction nécessaire peut varier légèrement d'un trou à l'autre en raison de la tolérance d'usinage.
- Passez au cylindre suivant et répétez le même processus, en gardant l'orientation cible cohérente dans chaque trou de la tête.
- Une fois que chaque cylindre est indexé, photographiez ou schématisez l'orientation finale de chaque bouchon pour le dossier de construction avant d'installer le collecteur d'admission ou tout composant qui bloquerait l'accès visuel.
- Revérifiez le couple une fois que le moteur a terminé un cycle de chauffage, car l'écrasement du joint peut se détendre légèrement lors du premier fonctionnement.
- Revérifiez l'orientation de l'électrode en même temps que la vérification du couple après le cycle thermique, car un relâchement mineur du joint peut occasionnellement décaler l'angle de repos de quelques degrés.
Dans quelle direction l'électrode doit-elle être orientée
Il existe un véritable désaccord parmi les constructeurs de moteurs sur l'orientation idéale des électrodes, et la bonne réponse dépend fortement de la géométrie de la chambre. Considérez donc toute règle unique comme un point de départ plutôt que comme une loi universelle.
Face à la soupape d'admission : Commune sur les chambres à coin et à valve inclinée, cette orientation maintient l'électrode hors du trajet direct de la charge entrante lorsqu'elle balaye vers le côté échappement, réduisant ainsi les perturbations du flux pendant la course d'admission.
Face au centre de la chambre : Préféré dans les chambres hémisphériques et pentroof où la flamme doit se déplacer vers l'extérieur symétriquement à partir d'un bouchon situé au centre, de sorte que l'électrode est détournée de tout chemin d'écoulement unique.
Face à la soupape d'échappement : Utilisé dans certaines constructions à haute compression pour éloigner l'électrode de la région la plus chaude de la chambre, réduisant ainsi le risque que l'électrode elle-même devienne une source de pré-allumage.
Face à la bande squish : Utilisé dans des chambres avec une conception à écrasement agressif afin que l'électrode n'interrompe pas les turbulences balayant le mélange vers le bouchon en haut de la course de compression.
Étant donné que la forme de la chambre varie beaucoup d'une famille de moteurs à l'autre, de nombreux constructeurs de moteurs professionnels déterminent la meilleure orientation pour une culasse spécifique en tirant dos à dos plutôt que de se fier uniquement à la théorie, puis verrouillent cette orientation comme norme pour chaque construction utilisant cette tête. Certains ateliers conservent une feuille de référence interne pour chaque moulage de culasse qu'ils construisent couramment, notant l'orientation qui a produit les résultats de pression de cylindre les plus cohérents sur plusieurs moteurs, ce qui élimine les incertitudes sur les futures constructions utilisant le même moulage.
Quoi the Data Shows
Les groupes de recherche sur les moteurs qui ont publié des tests comparatifs sur l'orientation des électrodes rapportent généralement le même schéma : les gains provenant des bougies d'allumage à indexation sont faibles sur n'importe quel cylindre, mais cohérents dans la direction. Une comparaison largement citée par un laboratoire de recherche indépendant sur les moteurs a révélé que les bougies indexées produisaient Synchronisation plus répétable de la pression maximale du cylindre lors de tractions répétées que des bouchons orientés de manière aléatoire dans la même tête, l'écart type du moment de montée en pression se rétrécissant sensiblement une fois que chaque cylindre était indexé sur la même orientation de référence. La différence de puissance absolue sur un V8 atmosphérique lors de ces tests était modeste, généralement inférieure à 1 %, mais l'amélioration de la cohérence était suffisamment importante pour que les préparateurs l'utilisent pour resserrer les marges de calage de l'allumage sans augmenter le risque de détonation.
Les applications à induction forcée et à compression élevée ont tendance à présenter un avantage pratique plus important, car ces moteurs fonctionnent déjà plus près du seuil de détonation et toute réduction des points chauds localisés autour de l'électrode permet d'acquérir une marge de synchronisation supplémentaire qui peut être utilisée de manière productive ailleurs dans le réglage. Dans les applications turbocompressées en particulier, certains constructeurs de moteurs ont signalé être en mesure d'ajouter un à deux degrés d'avance à l'allumage supplémentaire dans tous les domaines une fois l'indexation appliquée de manière cohérente, précisément parce que le cylindre le plus défavorable n'était plus aussi loin derrière le cylindre le plus favorable en termes de calage de combustion.
La température des gaz d’échappement répartie dans les cylindres est une autre mesure couramment suivie. Les constructeurs qui indexent les bougies signalent fréquemment un écart EGT plus serré d'une rive à l'autre après l'indexation, ce qui est cohérent avec un calage de combustion plus uniforme, puisqu'un cylindre qui brûle plus tard que ses voisins a tendance à avoir des températures de gaz d'échappement sensiblement plus élevées en conséquence directe.
Considérations relatives au couple et à la charge de serrage
Étant donné que la méthode de la rondelle d'indexation repose sur le contrôle exact de l'écrasement de la rondelle, la précision du couple devient plus importante que sur une installation standard où l'orientation n'est pas un problème. Une clé dynamométrique mal calibrée, même d'une petite marge, peut décaler l'angle de repos final suffisamment pour déplacer l'électrode en dehors de la fenêtre cible, annulant ainsi la sélection minutieuse de la rondelle lors de la tentative précédente.
| Taille du fil | Couple du siège du joint | Couple du siège conique |
|---|---|---|
| 10 millimètres | 9 à 12 lb-pi | 6 à 8 lb-pi |
| 12 millimètres | 13 à 18 lb-pi | 10 à 12 lb-pi |
| 14 millimètres | 18 à 22 lb-pi | 14 à 18 lb-pi |
| 18 millimètres | 28 à 34 lb-pi | 22 à 26 lb-pi |
Ces plages sont uniquement des points de référence généraux, et la valeur de couple spécifique publiée par le fabricant des bougies et des culasses doit toujours avoir la priorité. Le point clé à des fins d'indexation est la cohérence : quelle que soit la valeur choisie dans la plage acceptable, elle doit être appliquée de manière identique sur chaque cylindre et chaque raccord d'essai, car la modification des valeurs de couple en cours de processus rend impossible d'isoler l'épaisseur de la rondelle comme seule variable affectant l'orientation finale.
Erreurs courantes lors de l'indexation des bougies d'allumage
| Erreur | Conséquence |
|---|---|
| Rotation excessive au-delà du couple correct pour forcer l'alignement | Joint écrasé, comportement altéré dans la plage thermique, risque d'endommagement du filetage |
| Utiliser des épaisseurs de rondelles incompatibles sur les cylindres sans les suivre | Charge de serrage incohérente et écart inégal entre la pointe du bouchon et le piston |
| Indexation sans confirmer au préalable l'orientation correcte pour cette conception de chambre | Effort gaspillé ou changement qui nuit plutôt qu’aide à la combustion |
| Ignorer la nouvelle vérification après le premier cycle de chauffage | Le relâchement du joint peut déplacer légèrement l'électrode hors de la fenêtre cible. |
| Réutilisation d'une rondelle de cuivre broyée pendant le processus d'essais et d'erreurs | Angle d'assise imprévisible et étanchéité réduite au niveau du siège du bouchon |
| Utilisation d'une clé dynamométrique non calibrée ou incohérente entre les essais | L'angle de repos final varie de manière imprévisible, même avec la bonne rondelle |
| Ne pas enregistrer quelle épaisseur de rondelle a fonctionné pour chaque trou individuel | L'ensemble du processus d'essais et d'erreurs doit être répété lors de la prochaine reconstruction |
| Appliquer la même orientation cible à chaque moteur, quel que soit le type de chambre | Une orientation optimisée pour une conception de chambre peut ne pas aider, ou pourrait nuire, à une conception de chambre différente |
Indexation par rapport à d'autres réglages de bougies d'allumage
L'indexation est l'une des nombreuses façons dont les constructeurs ajustent les bougies d'allumage en fonction de leurs performances, et elle est souvent confondue avec d'autres ajustements qui concernent entièrement différentes parties du processus de combustion.
| Ajustement | Quoi It Controls | Avantage principal |
|---|---|---|
| Indexation | Orientation rotationnelle de l'électrode de masse | Formation de noyaux de flamme plus symétrique et reproductible |
| Béant | Distance entre le centre et l'électrode de masse | Contrôle l'énergie de l'étincelle et la tension d'allumage requise |
| Sélection de la plage de chaleur | À quelle vitesse la pointe de la fiche diffuse de la chaleur dans la tête | Empêche le pré-allumage ou l'encrassement en fonction du niveau de charge |
| Sélection des pourboires projetés | Jusqu'où l'électrode s'étend dans la chambre | Positionne l'étincelle plus près du centre du mélange |
| Sélection du matériau de l'électrode | Durabilité et constance des étincelles dans le temps | Durée de vie plus longue et tension d'étincelle plus stable |
Aucun de ces ajustements ne remplace les autres. Un moteur de performance bien construit s'attaque généralement d'abord à la plage de chaleur et à l'écart, car ceux-ci affectent la fiabilité de base et le comportement de démarrage, puis à l'indexation par-dessus une fois que les autres principes fondamentaux sont déjà corrects.
Où l’indexation des bougies d’allumage en vaut la peine
L'indexation n'est pas quelque chose dont tous les moteurs ont besoin. Il est particulièrement utile lorsque le coût d'une petite amélioration de la combustion est justifié par le niveau de concurrence ou la sensibilité de l'application.
- Courses de dragsters sanctionnées et classes de piste circulaire où les temps au tour ou les temps écoulés sont décidés par centièmes de seconde.
- Moteurs de rue et de course turbocompressés et suralimentés fonctionnant à la limite des limites de détonation.
- Moteurs atmosphériques à haute compression conçus pour un rendement maximal avec de la pompe ou du carburant de course.
- Travail de développement Dyno où la cohérence cylindre à cylindre affecte directement la précision avec laquelle une carte d'allumage peut être réglée.
- Courses d'endurance et de longue durée où l'encrassement réduit des électrodes prolonge l'intervalle entre les changements de bougie.
- Moteurs à pistons marins et aéronautiques où la cohérence cylindre à cylindre affecte directement les vibrations et la fiabilité à long terme à un rendement élevé et soutenu.
- Programmes de recherche et développement de moteurs comparant les conceptions de chambres, où le contrôle de l'orientation des électrodes supprime une variable confondante des résultats des tests.
Pour un moteur fonctionnant quotidiennement avec une compression de stock et un réglage doux, la différence pratique par rapport à l'indexation est généralement trop petite pour être remarquée, et le temps passé à échanger les rondelles est mieux dépensé ailleurs. L'indexation gagne sa place sur les versions où chaque point de pourcentage mesurable compte, et le retour sur le temps d'assemblage supplémentaire dépend directement de la proximité de la limite de performances avec laquelle le moteur est déjà poussé.
Mythes courants sur l'indexation des bougies d'allumage
Mythe : l'indexation fonctionne de la même manière sur tous les moteurs
Réalité : l'orientation correcte dépend de la géométrie de la chambre, de la disposition des vannes et de l'emplacement du bouchon. Ainsi, une orientation qui facilite le moulage d'une tête peut être neutre, voire légèrement négative, sur une conception de chambre différente.
Mythe : l'indexation seule résoudra un problème de détonation
Réalité : l'indexation peut réduire légèrement les points chauds localisés, mais elle ne remplace pas un indice d'octane du carburant, un calage d'allumage et des performances du système de refroidissement corrects lorsque la détonation se produit déjà.
Mythe : N'importe quelle épaisseur de rondelle fonctionne tant que le couple est correct
Réalité : le couple seul détermine la charge de serrage, pas la position de rotation. Deux rondelles d'épaisseur différente peuvent toutes deux atteindre un couple correct tout en arrêtant le bouchon sous des angles très différents.
Mythe : Une fois indexée, une fiche n'a plus jamais besoin d'être vérifiée
Réalité : chaque fois que le bouchon est retiré et réinstallé, y compris pour une vérification de routine de l'écartement, le processus d'indexation doit être répété, car c'est la rondelle ou le siège qui détermine la position finale.
Foire aux questions
L'indexation des bougies d'allumage annule-t-elle une garantie ?
Le retrait et la réinstallation des bouchons avec des remplacements de rondelles sont une action de maintenance de routine et n'affectent généralement pas la garantie mécanique d'un moteur en soi, bien que les constructeurs doivent toujours suivre les spécifications de couple pour leur combinaison spécifique de bouchon et de tête pour éviter d'endommager le joint ou le filetage.
L'indexation peut-elle être effectuée avec n'importe quelle bougie d'allumage ?
La plupart des bouchons à siège conique et à joint d'étanchéité peuvent être indexés à l'aide de la méthode d'échange de rondelles, bien que les bouchons à siège conique qui reposent sur un joint métal sur métal sans rondelle d'écrasement soient plus difficiles à indexer précisément car il n'y a pas d'épaisseur de rondelle à ajuster. Les bouchons de siège à joint sont généralement le choix le plus simple et le plus courant pour les projets d’indexation.
Combien de chevaux l’indexation ajoute-t-elle ?
Sur la plupart des moteurs atmosphériques, le gain mesurable de l'indexation seule est faible, souvent inférieur à 1 %, le bénéfice le plus important étant une combustion plus cohérente d'un cylindre à l'autre plutôt qu'une augmentation spectaculaire de la puissance de pointe. Les moteurs à induction forcée et à haute compression ont tendance à bénéficier d'un avantage pratique plus significatif, car la cohérence améliorée permet un calage de l'allumage plus agressif mais toujours sûr.
L'indexation est-elle la même chose que l'écartement d'une bougie d'allumage ?
Non. L'espacement définit la distance entre l'électrode centrale et l'électrode de masse, qui contrôle l'énergie de l'étincelle et les besoins en tension. L'indexation contrôle l'orientation de rotation de l'électrode de masse par rapport à la chambre. Les deux sont des réglages distincts et peuvent tous deux être effectués sur la même fiche.
À quelle fréquence l’indexation doit-elle être refaite ?
L'indexation est définie lors de l'installation et n'a pas besoin d'être répétée à moins que le bouchon soit retiré et réinstallé, puisque l'orientation de l'électrode est fixée une fois que le bouchon est en place contre la rondelle ou le siège. Chaque fois que des bouchons sont retirés pour inspection ou remplacement, le processus d'indexation doit être répété si l'orientation est importante pour cette application.
Quoi tools are needed to index a spark plug at home?
Une clé dynamométrique calibrée, une douille de bougie d'allumage, un jeu de rondelles d'indexation étagées ou de rondelles d'écrasement de différentes épaisseurs, ainsi qu'un outil d'indexation dédié ou une simple référence d'angle marquée sur les méplats hexagonaux suffisent pour indexer les bougies dans un garage domestique.
L'indexation est-elle importante sur un moteur d'origine non modifié ?
L'avantage mesurable sur un moteur d'origine légèrement réglé est généralement suffisamment faible pour que la plupart des propriétaires ne remarquent pas de différence dans la conduite quotidienne. C'est pourquoi l'indexation est principalement utilisée dans les applications de course et à haut rendement où le temps d'assemblage supplémentaire est clairement rentable.
L'indexation peut-elle se faire avec le moteur encore dans le véhicule ?
Oui, tant que les bougies d'allumage sont accessibles sans retirer les composants majeurs, l'indexation peut être effectuée avec le moteur dans le châssis, bien que cela prenne plus de temps par cylindre qu'un échange de bougie standard en raison des essais répétés de montage impliqués.
L'indexation affecte-t-elle la plage thermique des bougies d'allumage ?
L'indexation elle-même ne modifie pas la plage thermique de la fiche, mais l'utilisation d'une rondelle nettement plus épaisse ou plus fine que la conception originale du fabricant peut légèrement modifier la distance entre la pointe de la fiche et la tête, ce qui peut avoir un effet secondaire mineur sur la façon dont la fiche évacue la chaleur.
L'indexation est-elle légale dans les classes de courses sanctionnées ?
L'indexation des bougies d'allumage est une pratique d'assemblage autorisée dans la grande majorité des classes de course sanctionnées, car elle ne modifie pas la bougie elle-même, mais seulement son orientation installée, bien que les constructeurs doivent toujours vérifier le règlement spécifique à leur classe puisque les règles d'équipement varient selon les organismes de sanction.
